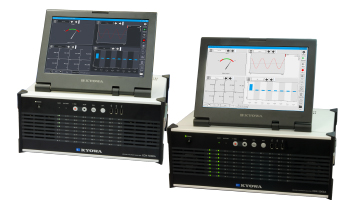

日本共和KYOWA EDX-5000A-80動態應變采集儀
產品概述：
EDX-5000A是具有高功能和高速處理能力的先進固定式測量儀器, 是EDX系列中*優異的機型。
主要特點:
●高速/低速的雙采樣●輸入輸出通道*多為80通道
●高頻采樣200kHz/32通道
●提高了操作性，充實了實時處理功能
●可對應多種測量模式
●裝有對應瞬間停電的內置電池
●進一步實現了小型輕量化
EDX-5000A-80 （80通道，10卡槽）
規格
| 型號名稱 |
EDX-5000A-80-HE: 機械硬盤（HDD） EDX-5000A-80-SE: 固態硬盤（SSD） |
|---|---|
| 適用放大器卡 |
CVM-41A, CDV-40B(-F), DPM-42B（-F）, DPM-42B-（I -F）, CTA-40A, CFV-40A, CCA-40A（-F）, CDV-44AS, CDA-44AS, CDA-45 AS, AD-40AS（-F） 可以安裝2張CFV-40A卡 |
| 測量通道數 | 可達64通道(安裝8張CDV-40B) |
| 模擬輸入 | 詳細請參考各放大器卡的規格 |
| 數字輸入輸出 |
輸入輸出點數 : 可達 8點 輸入輸出設定 : 設定每bit的數字輸入/數字輸出/遙控輸入（COM為共用） ※遙控輸入: 可開始/停止測量, 執行BAL等 輸入形式 : 絕緣型, TTL電平輸入 輸入電壓 : *大 DC 5V 絕緣法 : 數字隔離器 輸出形式 : 絕緣型, 集電極開路型輸出 （內部帶10kΩ上拉電阻） 輸出電壓 : DC 5V 輸出電流 : （每1點） 25mA |
| 音聲輸入 |
1通道（采集時可記錄語音備忘錄） 使用遙控單元RCU-42A（選購配件） |
| 采樣 |
采樣頻率 : 1-2-5系列 1Hz～200kHz（可達32CH的數據采集時） 1Hz～100 kHz（可達64CH的數據采集時） 1Hz～50kHz（可達80CH的數據采集時） 1Hz～10kHz（實時處理有效時） 2n系列 2Hz～131.072kHz（可達32CH的數據采集時） 2Hz～65.536kHz（可達64CH的數據采集時） 2Hz～32.768kHz（可達80CH的數據采集時） 2Hz～8.192kHz（實時處理有效時） ※AD數據形式: 16 bits 模式時 ※24 bits 模式時, 變為上述通道數的一半。 |
| 記錄媒體(內置硬盤) |
機械硬盤（HDD）容量300GB或以上 固態硬盤（SSD）容量30GB或以上 |
| 顯示 |
顯示通道狀態LED（可設定每個通道的輸入過載電平） REC, BUSY, BATTERY, POWER LED 12.1英寸觸屏液晶顯示器 |
| 操作鍵 |
主機有和觸屏一致的按鍵（REC, STOP, BAL., OPT.） 也可通過外插鍵盤和鼠標操作 |
| 外部控制接頭 | CONT.IN, CONT.OUT（遠程, 同步運行用） |
| 外部輸入輸出接頭 |
外部觸發: TRG IN,TRG OUT 外部時鐘: CLK IN, CLK OUT（可通過任何分周比輸出） |
| 外部機器接口 |
鍵盤 I/F: USB 鼠標 I/F: USB 外部顯示器 I/F: VGA接頭（顯示用 15針） USB I/F: USB2.0（前面3個端口）, 或USB3.0（背面2端口） LAN I/F: 100/1000BASE-T ※可供給電流約為100mA |
| 電源 |
AC100～240V, DC10～30V（AC/DC 兩用）, 內置瞬間停電用電池 |
| 消耗電流 | 約1.8A （AC100V, 安裝8張CDV-40B時） |
| 使用溫度濕度范圍 | 0～40℃, 20～80%（無結露現象） |
| 保存溫度 | -20℃～60℃ |
| 抗振性 |
[EDX-5000A-64-HE, EDX-5000A-64-SE] 49.0m/s2（5G）, 5～55Hz（非工作時） 29.4m/s2（3G）, 5～55Hz（工作時） [EDX-5000A-64-HE] 9.8m/s2（1G）, 10～200Hz（工作時） [EDX-5000A-64-SE] 19.6m/s2（2G）, 10～200Hz（工作時） |
| 耐沖擊性 | 196.1m/s2（20G）, 11ms |
| 外形尺寸 | 365（W）×159（H）×300（D）mm 不含凸起部分 |
| 重量 | 約11.5 kg（僅主機） |
| 可選功能 |
采集CAN數據(輸入通道數: *大512通道) 采集GPS數據(有采集軌跡數據、同步時刻的功能) |
| 聯機控制 | 用DCS-100A控制 |
適用規格
| EMC指令 | EN61010-1（設置類型Ⅱ, 污染度2） |
|---|---|
| 低電壓指令 | EN61326-1（A級） |
| Compliance | Directive 2011/65/EU (RoHS) |
軟件規格
測量條件
| 通道條件 | 測量ON/OFF, 測量模式, 量程, 高通濾波器, 低通濾波器, 平衡調整ON/OFF, CAL范圍, CAL ON/OFF, 零點偏移ON/OFF, 標定系數, 偏移, 單位, 通道名稱, 測量范圍, 額定容量, 額定輸出, 上限檢查值, 下限檢查值, 數值顯示位數（可選任意顯示項目）, 內部靈敏度注冊 ON/OFF, 輸入電纜, 電纜補正值 |
|---|---|
| 收錄數據數 |
采樣頻率1～10kHz: 內置硬盤剩余容量用完為止 采樣頻率10001Hz～200kHz: AD數據模式: 16 bits 模式時, 2～20億個數據/通道 AD數據模式: 24 bits 模式時, 2～10億個數據/通道 |
| 手動測量 | REC到STOP間或REC到已指定的數據數的收錄 |
| 時間間隔測量 | 通過設定采集開始時間,采集時間間隔自動采集 |
| 觸發測量 |
共通觸發條件 : 結束觸發: 可設定 預觸發數據: 有2097152數據/通道 觸發后數據: 有2097152數據/通道 （24 bits模式時） 觸發數據與測量通道數相關 模擬觸發條件 : 觸發通道: 任意1個模擬通道 觸發水平: 根據物理量設定 觸發斜率: 上升/下降 數字觸發條件 : 觸發位: 數字通道中的任何1位 觸發水平: 0, 1 外部觸發條件 : 觸發斜率: 上升/下降 復合觸發條件 : 觸發源: 可從模擬通道/數字通道的任意4通道, 外部觸發1通道, 手動觸發1通道中選擇 AND/OR: 模擬觸發, 數字觸發, 外部觸發可通過AND/OR 進行理論判定 觸發電平: 模擬通道通過物理量設定, 數據通道為0, 1 觸發斜率: 上升/下降 |
| 測量條件文件的保存?讀取 | 可以保存并讀取設定好的測量條件 |
| DIO設定 |
輸入輸出點數 : 可達8點 輸入輸出設定 : 可設定每bit的數字輸入/數字輸出/遙控輸入 |
| TEDS | 通過TEDS信息的讀取及讀取條件自動設定 |
測量工作
| 測量工作 | 可以做顯示測量, 開始采集, 暫停采集, 停止采集, 執行平衡調整, CAL輸出等實時處理 |
|---|---|
| 實時處理 |
可以在顯示?采集測量數據的同時進行的處理 采樣頻率的限制為*高10kHz |
網絡相機的視頻收錄
| 使用相機 |
支持DirectX的網絡相機 （OS把網絡相機識別為圖像設備。） |
|---|---|
| 使用相機臺數 | 1臺 |
| 分辨率 | 640×480 |
| 幀頻 | 30fps |
| 保存形式 |
AVI格式 ※分辨率大小, 幀頻由使用相機決定。 另外需要自備網絡相機。 |
| 視頻收錄時的測量條件 | 測量模式: 手動, 手動（設定采集數據數） |
運算處理
| 數字濾波器 |
特性 Butterworth（IIR） 種類 低通濾波器, 高通濾波器 次數 1～8次 截止點的振幅比 -3dB 衰減特性 -6dB×N dB/oct. （N位次數） ※可以和安裝的放大器卡的低通濾波器并用 |
|---|---|
| 四則運算 |
運算通道數 64通道 運算通道條件 運算 ON/OFF, 運算符號（半角200文字或以內） 單位, 顯示數值位數, 通道名稱（半角40文字或以內）, 零運算, 零運算值 運算符號?常數 加法: ＋, 減法: －, 乘法: ＊, 除法: ／, 乘方: ＾, 圓周率: PI, 括號（） 運算函數: SQR 平方根 ABS 優良值 SIN 正弦 COS 余弦 TAN 正切 ASIN 反正弦（返回值: 弧度） ACOS 反余弦（返回值: 弧度） ATAN 反正切（返回值: 弧度） DSIN 反正弦（返回值: 角度） DCOS 反余弦（返回值: 角度） DTAN 反正切（返回值: 角度） LOG 常用對數 LN 自然對數 EXP 指數 HMX 上限主應變 HMN 下限主應變 HSM 上限剪切應變 SMX 上限主應力 SMN 下限主應力 SSM 上限剪切應力 DEG 主應變方向 |
FFT分析
| 分析種類 | 直線波譜, 功率譜, 十字波譜, 自行相關, 相互相關 |
|---|---|
| 窗口函數 | OFF, 哈明窗, 漢寧窗, 三角窗, 布萊克曼窗, 凱澤窗 |
| 分析數據數 | 256, 512, 1024, 2048, 4096, 8192個 |
| 保存形式 |
共和標準文件格式（KS2格式） KS2文件版本: 01.06 |
監控畫面
| 圓形儀表 | 用圓形儀表顯示任意1個通道 |
|---|---|
| FFT圖 |
顯示FFT分析結果的圖表 可顯示4個通道 |
| 網絡相機 | 顯示相機拍攝的圖像 |
| 輸入過載顯示 | 輸入過載通道的數值背景等用紅色顯示（FFT圖表除外） |
| 時序圖 |
X軸: 時間, Y軸: 測量值（模擬, 數字, 運算, CAN, GPS各通道（CAN幀不可）的圖表 可顯示8個通道 |
| X-Y圖 |
X軸: 測量值, Y軸: 測量值的圖表 可組合顯示4個通道 |
| 柱狀圖 |
可達可顯示80個通道 可以顯示各通道的高值, 低值 |
| 數值顯示 |
可達可顯示80個通道 可以顯示各通道的高值, 低值 |
| 圖表縮放 | 時間系列圖表的Y軸, X-Y圖表中的X軸?Y軸, Bar圖表的Y軸上, 可以自動縮放顯示 |
| 光標顯示 |
時間系列圖表, X-Y圖表中可顯示光標 可用物理量顯示光標位置 |
| 可顯示的窗口數 | 各種圖表組合可達12個 |
| 圖像保存 | 可以用圖像文件保存個圖表 |
GPS與多通道CAN選購功能
| 采集CAN數據 | 1臺采集512通道的CAN數據（CAN數據用E4文件保存） |
|---|---|
| CAN觸發 |
模擬觸發條件 : 觸發通道 模擬通道中任意1通道 觸發電平 通過物理量設定 觸發斜率 上升/下降 數字觸發條件 : 觸發位 數字通道中任意的1bit 觸發電平 0,1 復合觸發條件 : 可在觸發源 模擬通道/數字通道的任意4通道, 外部觸發的任意1通道 手動觸發的1通道中選擇 |
| 圖表顯示 | 同時顯示數值、模擬數據和圖表 |
| 采集GPS數據 |
可顯示?采集GPS數據（緯度、精度、速度、方位等） 以NMEA文件格式保存GPS數據 |
| 零點(手動測量) | 可以使用從GPS衛星接收到的時刻數據作為零秒時刻（ms為0的時刻）, 開始手動測量 |
| 零點(時間間隔測量) | 可以使用從GPS衛星接收到的時刻數據作為零秒時刻（ms為0的時刻）, 開始時間間隔測量 |
環境設定
| 同步運行的設定 | 從單機, 同步主機, 同步副機中選擇 |
|---|---|
| 其他 |
振蕩器的切換（內部·外部）, 工作蜂鳴聲, 平衡規格值, 主機前面揚聲器的ON/OFF AD數據格式切換（16/24 bits）, 選擇開關的設定 |
| 文件自動轉換 | 測量結束時, 可將KS2文件轉換為CSV文件 |
標配件
| 標配件 |
AC電纜 P-18（帶CM-52） DC電源電纜 P-70 接地線 P-72 簡易使用說明書 使用說明書（CD-R） EDX配件包 |
|---|
選購件
| 選購件 |
轉換電纜 同步電纜 N-95, N-128 同步延長中繼單元 遙控單元 RCU-42A 固定用掛鉤 放大器卡 |
|---|
外形尺寸圖
